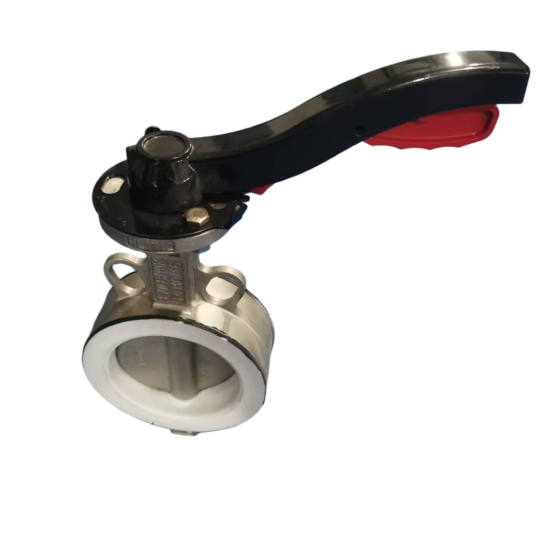

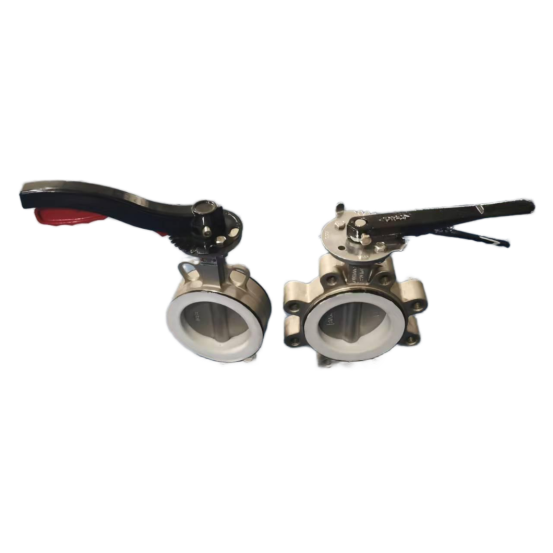

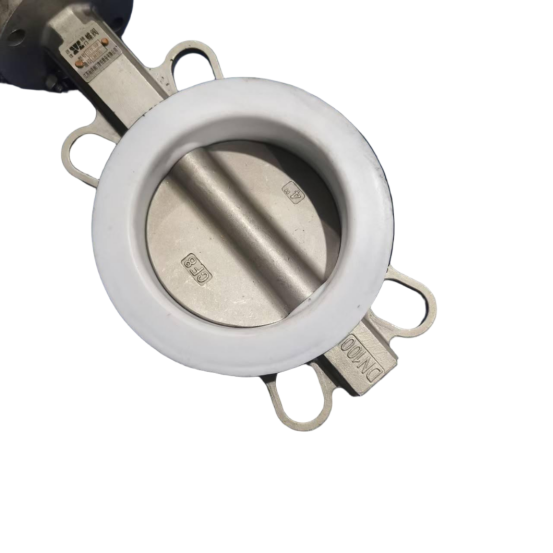

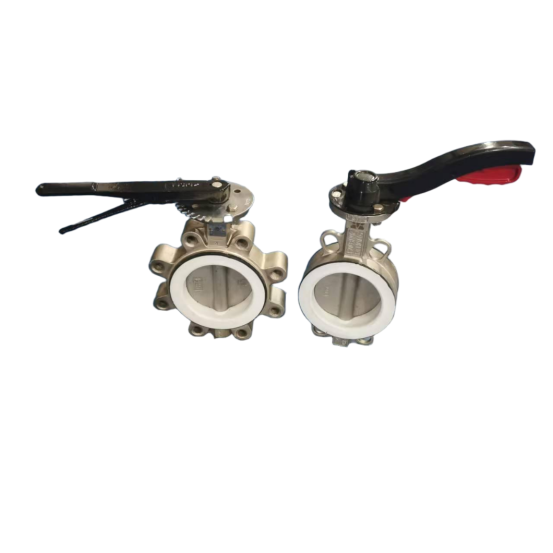

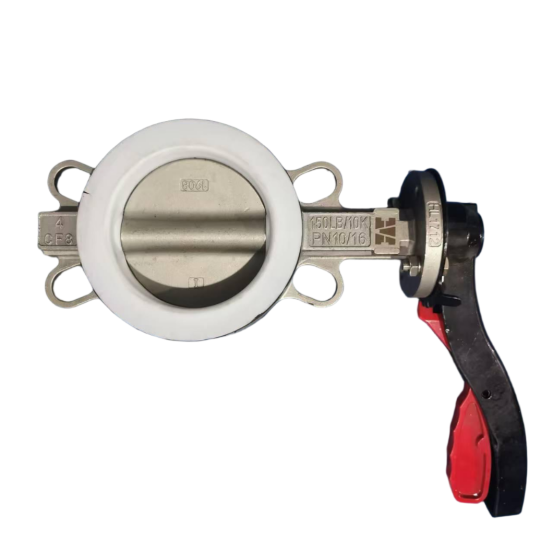

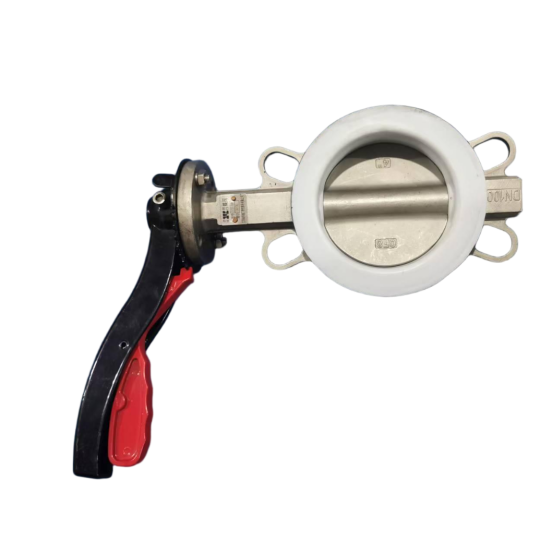

蝶阀

蝶阀的工作原理

蝶阀通过旋转阀杆带动阀瓣（即蝶板）在阀体内旋转，从而实现开启、关闭或调节流体的功能。当蝶板与流体方向平行时，阀门完全打开；当蝶板与流体方向垂直时，阀门完全关闭。蝶阀通常只需旋转90°即可完成全开或全关操作，因此具有快速启闭的特点。

蝶阀的主要结构

1. 阀体：蝶阀的基础部件，用于连接管道并容纳内部组件。

2. 蝶板（阀瓣）：核心部件，通过旋转控制流体的流动状态。

3. 阀杆：连接执行机构与蝶板，传递旋转动力。

4. 密封件：确保阀门关闭时的密封性能，常见材料包括橡胶、PTFE等。

5. 驱动装置：手动、电动、气动或液动驱动装置，用于控制蝶板的旋转。

蝶阀的分类

根据不同的特性，蝶阀可分为以下几类：

1. 按结构形式：

o 中线蝶阀：蝶板位于阀体中心，适用于低压、常温工况。

o 偏心蝶阀：分为单偏心、双偏心和三偏心蝶阀，适用于高压、高温工况。

2. 按连接方式：

o 法兰式蝶阀：通过法兰连接管道。

o 对夹式蝶阀：用螺栓对夹固定于两段管道之间。

o 焊接式蝶阀：直接焊接在管道上，适用于高压或特殊工况。

3. 按密封形式：

o 软密封蝶阀：使用弹性材料作为密封件，密封性能好，但耐温耐压能力有限。

o 硬密封蝶阀：采用金属密封，适用于高温高压环境。

蝶阀的应用领域

1. 水处理行业：用于调节水流、控制压力，常见于自来水厂、污水处理厂等场景。

2. 石油化工行业：适用于输送油品、气体和其他介质的管道系统。

3. 暖通空调系统：用于供暖、制冷系统的流量调节和开关控制。

4. 电力行业：用于冷却水系统、蒸汽管道等流体控制。

5. 食品医药行业：卫生级蝶阀满足食品、药品生产过程中的洁净要求。

蝶阀的优势与局限性

优势：

· 结构紧凑，占用空间小。

· 启闭迅速，操作方便。

· 流体阻力小，能耗低。

· 成本较低，维护简单。

局限性：

· 密封性能相较于球阀略逊一筹。

· 高压差工况下易产生泄漏。

· 不适合长时间处于半开状态，易导致密封面磨损。

总之，蝶阀以其优异的性价比和广泛的适用性，在现代工业和民用领域中扮演着重要角色。选择合适的蝶阀类型和规格，能够显著提高流体系统的运行效率和可靠性。
